Современные пневматические системы широко применяются в промышленности, строительстве, транспорте и других сферах, где требуется надежное и быстрое управление потоками сжатого воздуха. Одним из ключевых элементов таких систем является пневмораспределитель — устройство, обеспечивающее направление и регулирование воздушных потоков. В данной статье подробно рассмотрим разновидность этого оборудования — пневмораспределитель с ручным управлением, его конструкцию, принципы работы, особенности эксплуатации и преимущества.
Что такое пневмораспределитель с ручным управлением

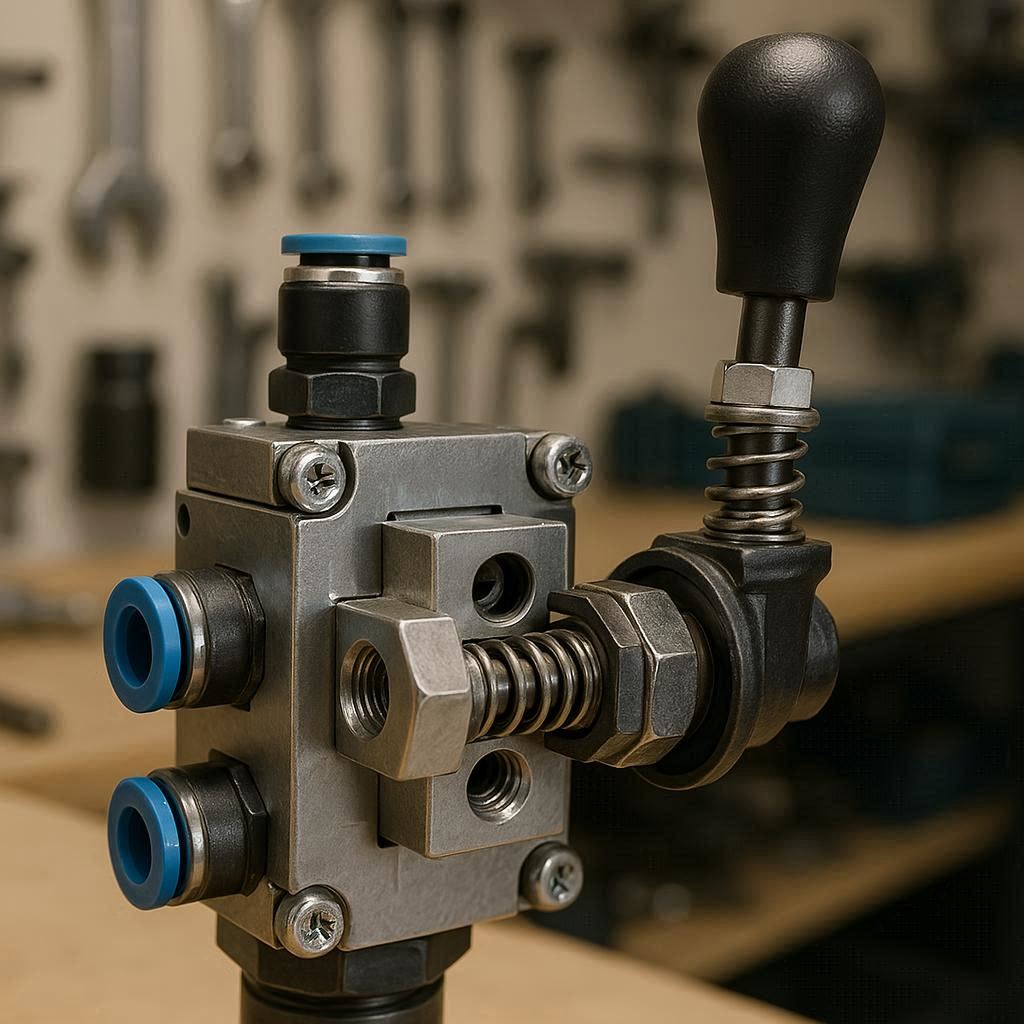

Пневмораспределитель с ручным управлением — это механическое устройство, предназначенное для перенаправления потоков сжатого воздуха в пневмосистеме с помощью физического воздействия человека. В отличие от электромагнитных или пневматических аналогов, управление здесь осуществляется вручную — с помощью рычага, кнопки, поворотного переключателя или иной механической рукоятки.
Такое решение применяется там, где требуется простота конструкции, надежность и независимость от источников электроэнергии.
Принцип работы
Основу работы пневмораспределителя составляет золотниковый механизм. Внутри корпуса устройства размещен золотник — подвижный элемент, который изменяет направление потоков воздуха, открывая или закрывая определенные каналы.
Когда оператор приводит в действие рукоятку, золотник перемещается, соединяя или разъединяя отверстия в корпусе распределителя. В результате воздух направляется либо к исполнительному механизму (например, пневмоцилиндру), либо на слив.
Принцип работы можно описать в несколько шагов:
- Оператор вручную изменяет положение рукоятки.
- Золотник перемещается вдоль оси распределителя.
- Происходит коммутация пневмолиний — подача или отвод воздуха.
- Исполнительный механизм (цилиндр, клапан, мембрана) выполняет заданное действие.
Конструкция пневмораспределителя
Типичный ручной пневмораспределитель включает несколько ключевых элементов:
- Корпус — изготавливается из алюминия, латуни или стали, обеспечивает герметичность и прочность.
- Золотник — подвижная деталь цилиндрической формы, обеспечивающая переключение потоков.
- Возвратная пружина — возвращает золотник в исходное положение (в одно- или двухпозиционных моделях).
- Уплотнительные кольца — предотвращают утечки воздуха.
- Рукоятка (или кнопка) — элемент, за который оператор осуществляет управление.
Некоторые модели дополнительно оснащаются фиксаторами положения, блокировочными механизмами и указателями положения золотника.
Основные типы ручных пневмораспределителей
По числу положений и рабочих портов ручные пневмораспределители делятся на несколько категорий:
- 3/2-распределители — три порта, два положения. Применяются для управления односторонними цилиндрами.
- 4/2-распределители — четыре порта, два положения. Используются для двухсторонних цилиндров.
- 5/2 и 5/3-распределители — пять портов и два или три положения. Позволяют гибко управлять направлением и скоростью движения исполнительных органов.
Преимущества ручного управления
Ручное управление обладает рядом неоспоримых достоинств, особенно в условиях, где автоматизация нецелесообразна или невозможна. К основным преимуществам относятся:
- Простота конструкции — отсутствие электромагнитов, проводов и источников питания.
- Высокая надежность — минимум подвижных элементов, устойчивость к вибрациям и пыли.
- Низкая стоимость — как при покупке, так и при обслуживании.
- Независимость от электроэнергии — устройство продолжает работать при любых перебоях с питанием.
- Удобство локального управления — оператор может напрямую управлять механизмом, контролируя процесс визуально.
Области применения
Пневмораспределители с ручным управлением находят применение в самых разных отраслях:
- на производственных линиях, где требуется настройка или тестирование пневмосистем;
- в станкостроении для управления подвижными элементами оборудования;
- в строительной технике (компрессоры, подъемные механизмы, пневмолопаты);
- на железнодорожном и автомобильном транспорте для вспомогательных систем;
- в лабораторных установках и учебных стендах, где важно наглядное представление принципов работы пневматики.
Критерии выбора пневмораспределителя
При выборе подходящей модели необходимо учитывать:
- Рабочее давление (обычно от 1 до 10 бар).
- Пропускную способность — объем воздуха, проходящий через устройство за единицу времени.
- Тип управления (рычаг, кнопка, педаль).
- Количество положений и портов.
- Температурный диапазон эксплуатации.
- Материал корпуса и уплотнений — важно при работе в агрессивных средах.
Уход и обслуживание
Для длительной и безотказной работы пневмораспределителя рекомендуется:
- регулярно проверять герметичность соединений;
- смазывать подвижные элементы в соответствии с инструкцией производителя;
- очищать фильтры и каналы от пыли и конденсата;
- заменять изношенные уплотнители при первых признаках утечек.
Соблюдение этих простых правил продлевает срок службы оборудования и повышает надежность всей пневмосистемы.
Пневмораспределитель с ручным управлением — это надежное и удобное устройство для управления потоками сжатого воздуха в различных технических системах. Его простота, прочность и независимость от электроэнергии делают его незаменимым элементом в тех областях, где требуется оперативное, точное и безопасное управление.
Такие распределители остаются востребованными даже в эпоху цифровизации, доказывая, что иногда простые механические решения оказываются наиболее эффективными.
