Трансформаторы являются неотъемлемой частью практически любого современного электронного устройства, от мощных промышленных установок до миниатюрных зарядных устройств для гаджетов. Их основная задача — преобразование напряжения переменного тока до требуемого уровня. Среди многообразия этих устройств особое место занимает тороидальный трансформатор, ценящийся за высокий КПД, компактные размеры и низкий уровень электромагнитных помех. Именно эти качества сделали его идеальной основой для создания высокоэффективных импульсных блоков питания (ИБП), которые сегодня доминируют на рынке. В отличие от своих громоздких сетевых предшественников, работающих на частоте 50-60 Гц, импульсные трансформаторы функционируют на гораздо более высоких частотах, что кардинально меняет их конструкцию и, что самое главное для нас, — методы их проверки. Выход из строя этого компонента — частая причина поломки техники, и умение правильно его диагностировать может сэкономить массу времени и денег. В этой статье мы подробно разберем, как прозвонить импульсный трансформатор, выявить его неисправности и понять, нуждается ли он в замене.
Что такое импульсный трансформатор и его ключевые особенности
Прежде чем приступать к диагностике, необходимо четко понимать, с каким устройством мы имеем дело. Импульсный трансформатор (ИТ) — это ключевой компонент импульсных преобразователей напряжения, таких как блоки питания компьютеров, ноутбуков, телевизоров, светодиодных драйверов и другой аппаратуры. Его задача не просто понизить или повысить напряжение, а передать энергию в виде высокочастотных импульсов с одной обмотки на другую, обеспечивая при этом гальваническую развязку цепей.
Ключевое отличие импульсного трансформатора от сетевого (50/60 Гц) заключается в материале сердечника и рабочих частотах. Вместо электротехнической стали здесь используется феррит, что позволяет работать на частотах в десятки и сотни килогерц.
Это фундаментальное различие определяет все остальные его свойства: малые габариты и вес при той же передаваемой мощности, высокий КПД (часто выше 95%) и, к сожалению, более сложную диагностику. Если обычный силовой трансформатор можно достаточно уверенно проверить омметром, то с импульсным такой подход часто приводит к неверным выводам.

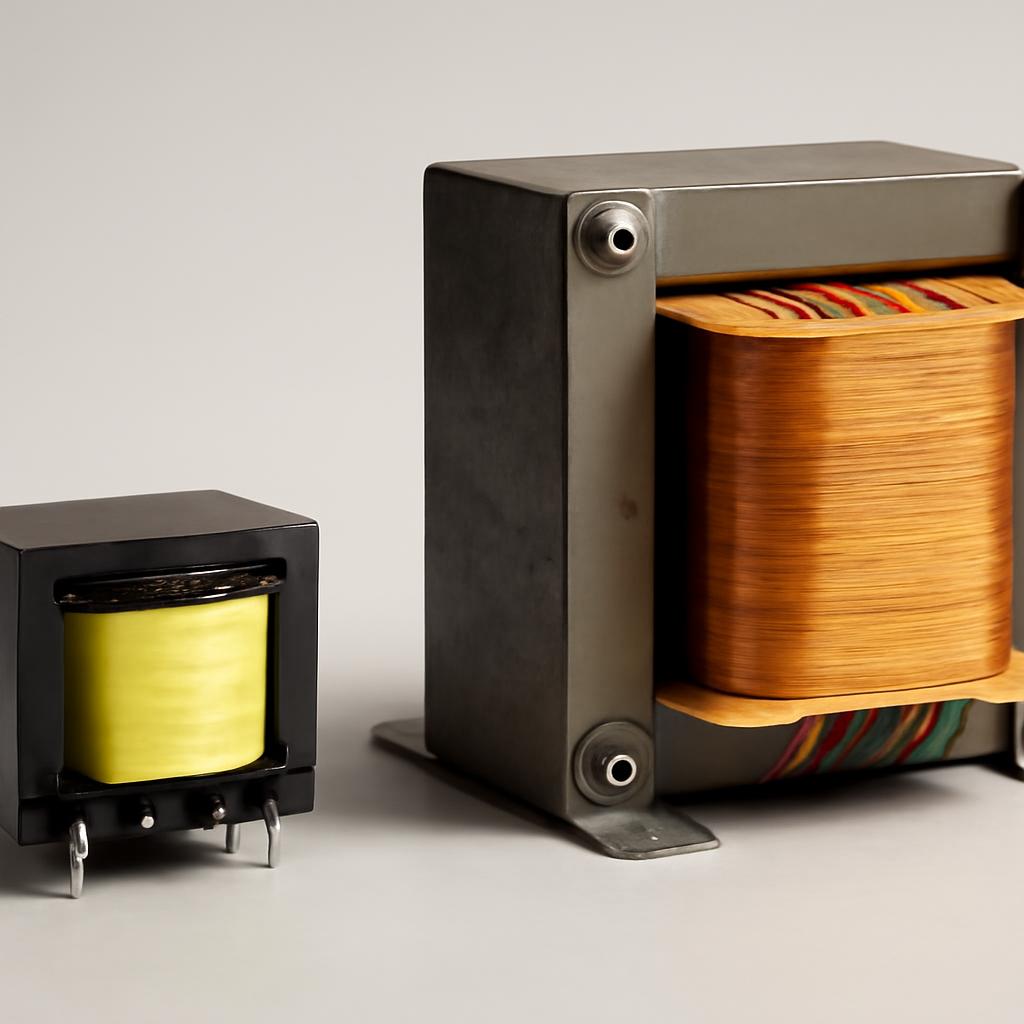

Наглядное сравнение габаритов: слева — современный импульсный трансформатор, справа — классический сетевой трансформатор аналогичной мощности. Разница в размерах и весе достигается за счет работы на высоких частотах.
Конструкция и материалы: почему это важно для диагностики
Типичный импульсный трансформатор состоит из ферритового сердечника (магнитопровода) и нескольких обмоток. Сердечники могут иметь разную форму, но наиболее распространены Ш-образные (E-core), П-образные (U-core) и кольцевые (тороидальные).
Обмотки ИТ имеют свои особенности, которые напрямую влияют на процесс проверки:
- Малое количество витков. Первичная обмотка, на которую подается высоковольтное напряжение, часто содержит всего несколько десятков витков. Вторичные обмотки, предназначенные для получения низких напряжений (например, 5В или 12В), могут состоять буквально из 3-5 витков.
- Очень низкое омическое сопротивление. Как следствие малого числа витков, сопротивление обмоток постоянному току крайне мало — доли Ома. Обычный мультиметр в режиме омметра покажет практически нулевое значение, что неопытный мастер может ошибочно принять за короткое замыкание.
- Наличие нескольких вторичных обмоток. В компьютерных блоках питания или сложной технике один трансформатор может формировать несколько разных напряжений, а также иметь отдельную обмотку для питания ШИМ-контроллера (обмотка самопитания).
При проверке импульсного трансформатора мультиметром в режиме измерения сопротивления вы почти всегда увидите значения, близкие к нулю. Это не является признаком неисправности, а лишь отражает конструктивную особенность низкоомных обмоток.
Именно поэтому простая «прозвонка» на сопротивление не дает полной картины. Основным параметром, который характеризует исправность обмотки ИТ, является ее индуктивность, а также отсутствие межвитковых замыканий, которые практически невозможно обнаружить омметром.
Преимущества тороидальной формы для импульсных устройств
Хотя Ш-образные сердечники более распространены в массовом производстве из-за простоты сборки, тороидальные трансформаторы, благодаря своей замкнутой форме магнитопровода, обеспечивают почти идеальное удержание магнитного поля внутри сердечника. Это приводит к минимальному уровню внешних электромагнитных помех, что критически важно для чувствительной аудиотехники, медицинского оборудования и измерительных приборов. Кроме того, равномерное распределение обмотки по всему кольцу способствует лучшему охлаждению и повышает общую надежность устройства.
Основные неисправности импульсных трансформаторов: что ищем?
Прежде чем брать в руки мультиметр, важно понять, какого рода поломки мы пытаемся обнаружить. Неисправности импульсных трансформаторов можно условно разделить на четыре основные категории. Знание их природы поможет выбрать правильный метод диагностики и интерпретировать полученные результаты.
1. обрыв обмотки
Это самая простая и легко диагностируемая неисправность. Обрыв представляет собой физический разрыв провода в одной из обмоток. Причины могут быть разными: от заводского брака и механических повреждений при монтаже до вибрации или обрыва тончайшего проводка в месте пайки к выводу. В случае обрыва первичной обмотки блок питания просто не запустится. Если же обрыв произошел в одной из вторичных обмоток, на выходе устройства будет отсутствовать соответствующее напряжение.
При обрыве обмотки ее сопротивление становится бесконечным. Любой мультиметр в режиме омметра или «прозвонки» со звуковым сигналом легко определит такую неисправность.
К счастью, это одна из самых редких поломок, так как обмотки трансформатора обычно надежно защищены слоями изоляции и компаундом.
2. короткое замыкание (КЗ)
Это наиболее частая и коварная неисправность, которая бывает двух видов:
- Полное короткое замыкание. В этом случае все витки обмотки замыкаются между собой. Сопротивление такой обмотки становится равным нулю. Однако, как мы помним, у исправной обмотки оно и так крайне низкое, поэтому отличить полное КЗ от нормы с помощью простого омметра бывает затруднительно.
- Межвитковое замыкание. Самая распространенная и трудноопределимая проблема. При ней происходит пробой изоляции между несколькими соседними витками в обмотке. В результате образуется короткозамкнутый виток, который становится паразитной нагрузкой.
Последствия межвиткового замыкания губительны для всего блока питания. Короткозамкнутый виток вызывает резкое увеличение тока в первичной обмотке, что приводит к перегреву самого трансформатора и ключевого транзистора, управляющего им. Часто сгорает именно транзистор, а замена только его без диагностики трансформатора приводит к повторному выходу из строя.
Межвитковое замыкание: пробой изоляции между соседними витками создает короткозамкнутый контур, который является главной причиной перегрева и выхода из строя импульсных блоков питания.
3. нарушение изоляции и пробой на сердечник
Каждая обмотка изолирована не только от других обмоток, но и от ферритового сердечника. Со временем или из-за перегрева эта изоляция может деградировать и пробиться. Если происходит пробой между первичной (высоковольтной) и вторичной (низковольтной) обмотками, на выход устройства может попасть опасное для жизни высокое напряжение. Пробой обмотки на сердечник также является серьезной неисправностью, нарушающей работу схемы. Проверяется такая поломка мегаомметром или мультиметром в режиме измерения максимального сопротивления.
4. механическое повреждение сердечника
Феррит — хрупкий материал. Падение устройства или сильный удар могут привести к появлению трещин или сколов на сердечнике. Даже микротрещина, незаметная глазу, кардинально меняет магнитные свойства магнитопровода. Увеличиваются потери на перемагничивание, сердечник начинает сильно греться даже без нагрузки, трансформатор может издавать писк или свист. Эффективность преобразователя падает, что в конечном итоге приводит к выходу из строя электронных компонентов.
Даже невидимая трещина в ферритовом сердечнике может привести к полному выходу из строя блока питания из-за перегрева и насыщения магнитопровода.
Ниже представлена сводная таблица, которая поможет систематизировать информацию о неисправностях и методах их первичной диагностики.
| Тип неисправности | Внешние признаки и симптомы | Метод первичной диагностики |
|---|---|---|
| Обрыв обмотки | Отсутствие выходного напряжения, устройство не включается. | Прозвонка мультиметром (сопротивление бесконечно). |
| Межвитковое замыкание | Перегрев трансформатора и ключевого транзистора, свист, срабатывание защиты, выход из строя транзистора. | Измерение индуктивности L-метром, проверка специальным прибором для КЗ-витков. Омметром не определяется. |
| Пробой изоляции | Нестабильная работа, появление высокого напряжения на выходе, срабатывание УЗО. | Проверка сопротивления между обмотками и сердечником (мегаомметром или мультиметром на максимальном пределе). |
| Повреждение сердечника | Сильный нагрев без нагрузки, посторонний шум (писк, свист), снижение мощности. | Визуальный осмотр на наличие трещин и сколов. |
Теперь, когда мы вооружены знаниями о возможных поломках, можно переходить непосредственно к практической части — пошаговой проверке импульсного трансформатора с помощью доступных инструментов.
